    Válvulas en disco

    La solución que ahorra espacio

    Las válvulas en disco KIESELMANN son ideales ideal, para contener grandes flujos de producto de una manera asequible: rápido, seguro e higiénico.

Válvulas en disco

Montaje sencillo, accionamiento sin mantenimiento

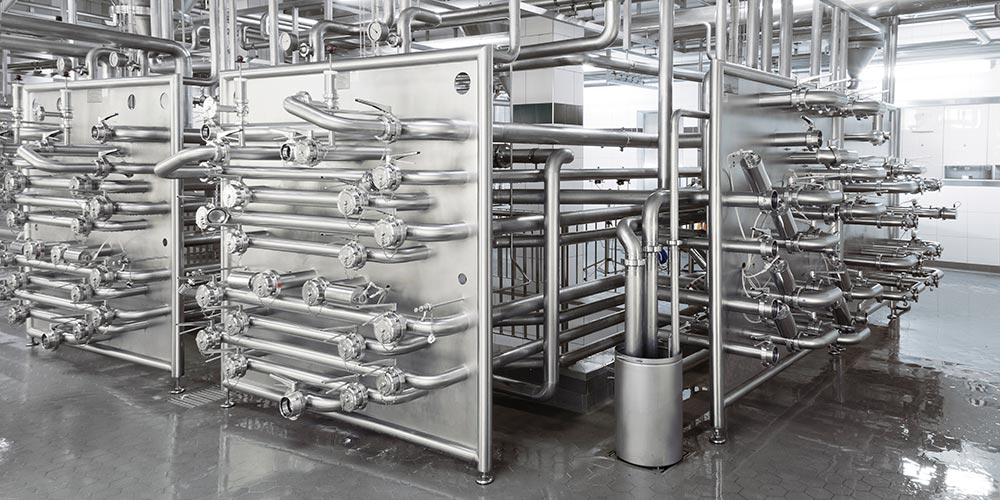

Las válvulas en disco KIESELMANN son una solución de ahorro de espacio para contener de forma higiénica y asequible flujos de producto en instalaciones de procesamiento y en paneles y recipientes. También están disponibles como válvulas tipo wafer con doble brida y en numerosas variantes de conexión, como soldadura o extremos roscados.

Todas las válvulas se fabrican en nuestra sede central de Knittlingen.

Nuestras válvulas en disco son excelentes y destacan por su:

  • Montaje sencillo con muchas variantes de conexión
  • Diseño de brida intermedia de fácil mantenimiento
  • Suministro de repuestos a medida y a largo plazo
  • Alta calidad en tolerancia dimensional y acabado de superficies.

Los elementos de sellado utilizados tienen todos certificados de idoneidad para su uso en la industria alimentaria. El mango ergonómico de protección contra el calor de nuestras válvulas en disco está  disponible con un bloqueo de 90° y opcionalmente con un límite de conmutación. De manera opcional, usted podrá equipar estas válvulas con un mango de acero inoxidable.

Automáticamente rentable

No tiene que prescindir de la automatización con esta solución económica de válvula. Por el contrario, para el accionamiento automático, las válvulas en disco están equipadas con un accionamiento neumático giratorio. Nuestro sistema modular permite pasar de palancas manuales a actuadores neumáticos de forma rápida y sin problemas, sin necesidad de desconectar la conexión soldada o roscada a la tubería. Los actuadores están disponibles con sensores o cabezal de control KI-TOP.

Los accionamientos neumáticos de KIESELMANN se caracterizan por un par de apriete especialmente elevado. El modelo cerrado con carcasa de acero inoxidable está completamente libre de mantenimiento. Para ello le damos 5 años de garantía. En el indicador de posición estándar podrá ver en cualquier momento cómo está conectada la válvula



Diseño robusto y fácil de montar

• Mango ergonómico de protección contra el calor (también disponible en color o acero inoxidable)

• Asa de plástico o de acero inoxidable

• Montaje fácil de mantener

• Opción de automatización

• Accionamiento seleccionable, tres niveles de rendimiento

Materiales de las juntas VMQ, EPDM, FKM, HNBR

Válvulas en disco de fuga



Versiones:

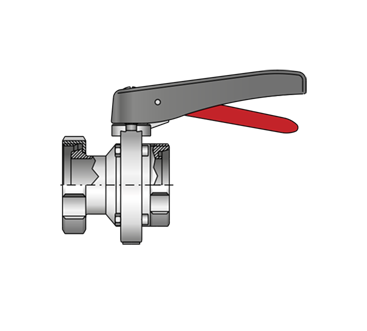

  • Válvula en disco 4304 K/M-G

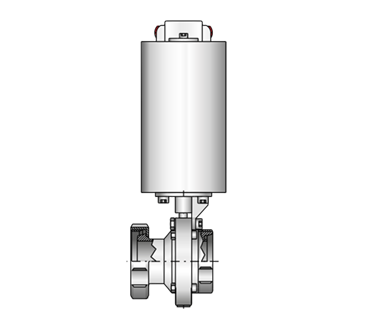

  • Válvula en disco 4404 K/M-G

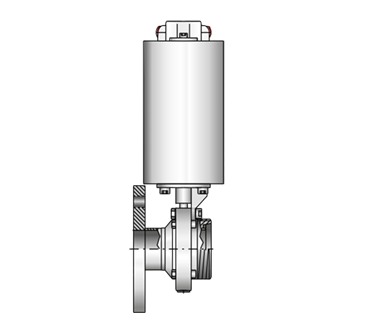

  • Válvula en disco 4307 PN10-G
  • Válvula en disco 4307 PN10-G
  • Brida intermedia - válvula en disco 4310 S-S
  • Brida intermedia - válvula en disco 4410 S-S
  • Válvula en disco 4346 Cl-Cl
  • Válvula en disco 4446 Cl-Cl
  • Válvula en disco de varias vías 4314 G-G-G
  • Válvula en disco de varias vías 4914 G-G-G
  • Válvula en disco de varias vías 4414 G-G-G
  • Válvula en disco de varias vías 4315 G-G-G
  • Válvula en disco de varias vías 4915 G-G-G
  • Válvula en disco de varias vías 4415 G-G-G

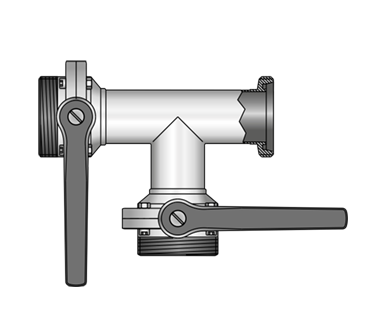

  • Válvula en disco de varias vías 4316 G-G-G

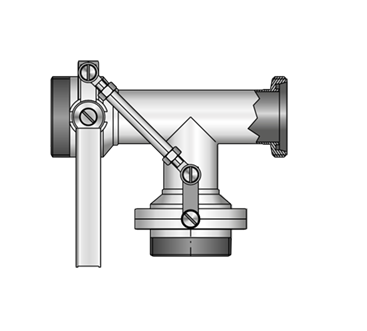

  • Válvula en disco de varias vías 4916 G-G-G

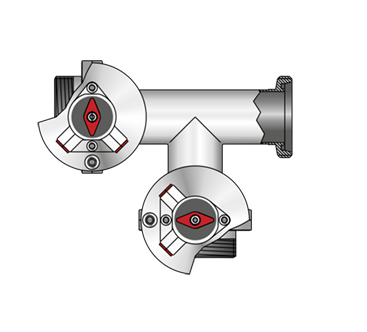

  • Válvula en disco de varias vías 4416 G-G-G

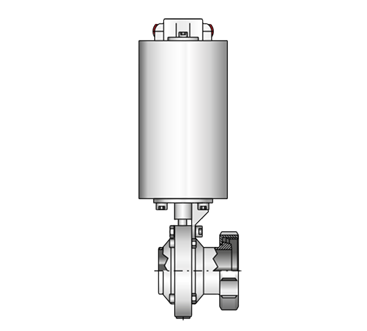

  • Válvula en disco 4405 K/M-S

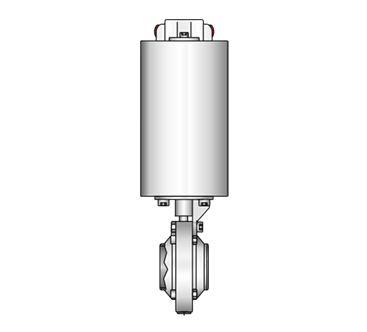

  • Válvula en disco 4401 S-S

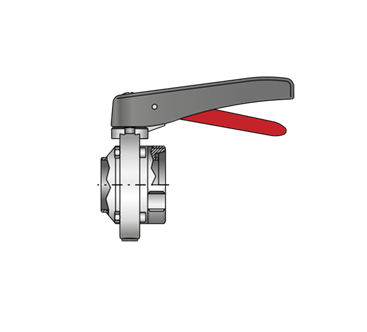

  • Válvula en disco 4302 G-S

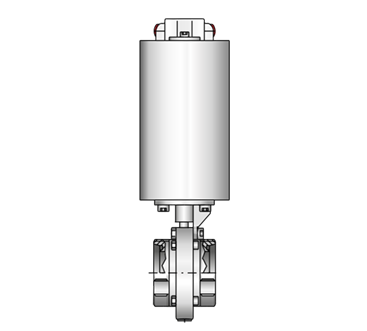

  • Válvula en disco 4403 G-G
  • Válvula en disco 4303 G-G

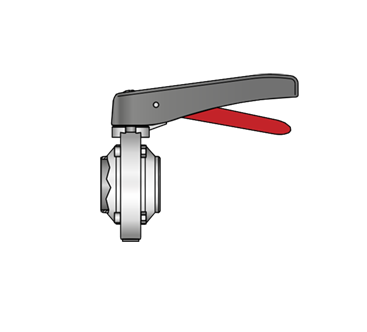

  • Válvula en disco 4301 S-S

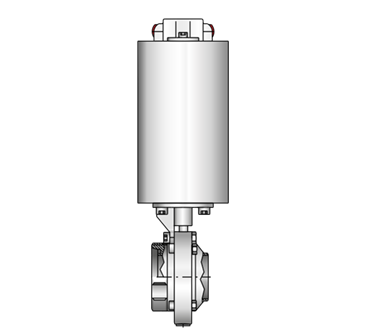

  • Válvula en disco 4402 G-S

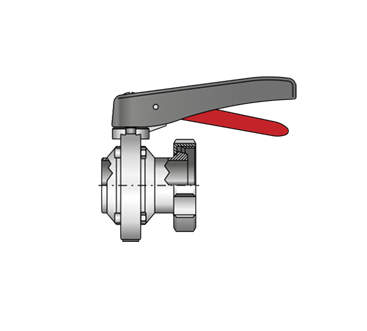

  • Válvula en disco 4305 K/M-S

Datos técnicos

Tamaños:

DN 15

Juntas

EPDM
HNBR
VMQ
FKM

SIP 140 °C, 30 min
SIP 100°C, 30 min
SIP 100 °C, 30 min
SIP 90 °C, 30 min

Materiales

Contacto con el producto

1.4301 / AISI 304
1.4307 / AISI 304L
1.4404 / AISI 316L

Superficies en contacto con el producto

Ra ≤ 0,8 µm pulido-e

Accionamientos

PDA 75 / PDA 100 / PDA 125

Presión de funcionamiento

DN 15–65 / 1"–2½" DN 80–100 / 3"–4" DN 125 / 150 / 200

máx. 16 bar máx. 10 bar máx. 6 bar

Aire de control

5,5–8 bar, menor presión de aire de control previa solicitud

Temperatura de funcionamiento

EPDM
HNBR
VMQ
FKM

95 °C
90 °C
40 °C
90 °C
