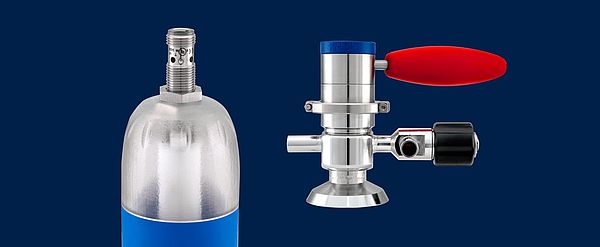

Válvulas de muestreo asépticas

Permanentemente asépticas

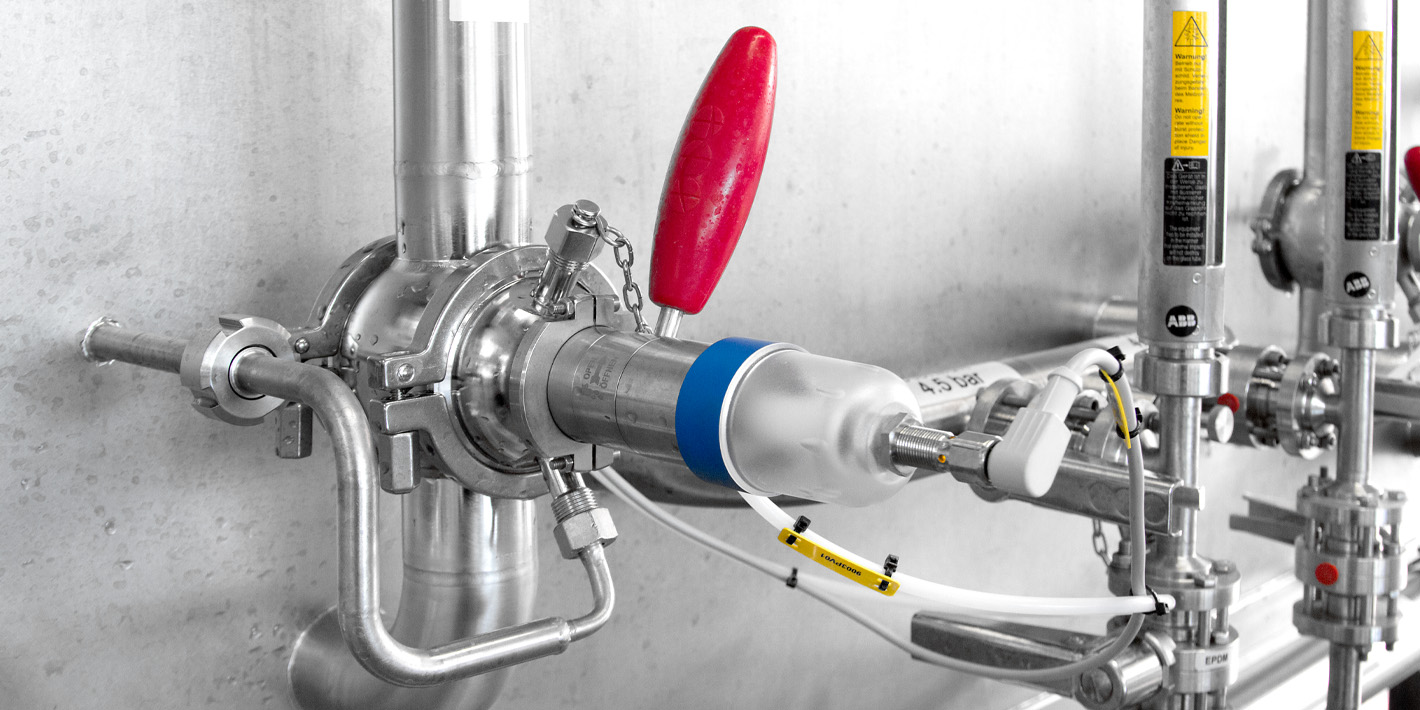

Las válvulas de muestreo asépticas de KIESELMANN son idóneas para la toma de muestras en laboratorios y puntos de producción en la industria de los alimentos o las bebidas. Son de fácil manejo y su construcción permanentemente aséptica evita las contaminaciones. La toma de muestras puede ser tanto  manual como neumática. Nuestro concepto de mando optimizado para la toma de muestras facilita el muestreo manual y convence por su reducida fuerza de activación.

Compactas y de fácil manejo

Construcción compacta, fácil limpieza y equipamiento individual son las características de las válvulas de muestreo asépticas de KIESELMANN. El sistema modular permite equipar o reequipar cada válvula según sus exigencias individuales. Siempre la solución adecuada, gracias a sus más de 10 000 posibles configuraciones.

Desde el asa ergonómica y ligera, pasando por los accionamientos neumáticos con retroalimentación final, hasta el cabezal de control, nuestras válvulas asépticas de acero inoxidable convencen por su facilidad de uso. Los puertos de descarga de las válvulas de muestreo permiten una limpieza fácil y segura. Con el fuelle recientemente optimizado, las presiones del producto de hasta 10 bar (g) se pueden mantener de manera fiable.

Equipamiento y reequipamiento opcional:

  • Todas las variantes de activación admiten reequipamiento
  • Elementos de control electrónicos
  • Cabezales de control

Puede elegir entre los siguientes conceptos de accionamiento:

  • Accionamiento manual (resorte cerrado)
  • Accionamiento manual (auto-cierre)
  • Accionamiento neumático
  • Accionamiento neumático y manual

• Equipamiento y reequipamiento individual

• Rango de trabajo de hasta 10 bar

• Mantenimiento sencillo

• Puertos de descarga

• Manejo sencillo con función de retorno automática

• Extraordinaria capacidad de limpieza

• Construcción compacta

• Reducida fuerza de accionamiento



Versiones:

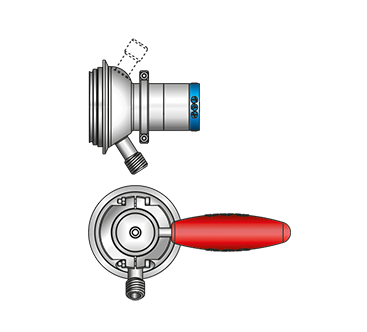

  • Válvula de muestreo aséptica manual 6125xxx000

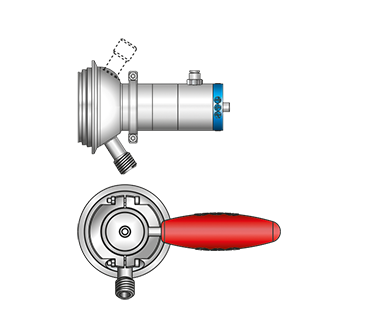

  • Válvula de muestreo aséptica manual/neumática 6125xxx030

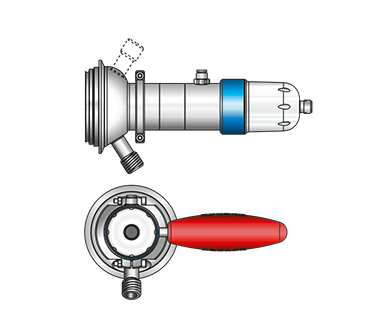

  • Válvula de muestreo aséptica manual/neumática con retroalimentación final 6125xxx031

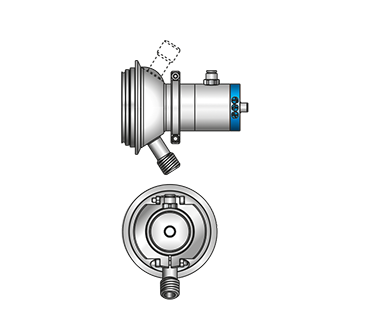

  • Válvula de muestreo aséptica neumática 6125xxx020

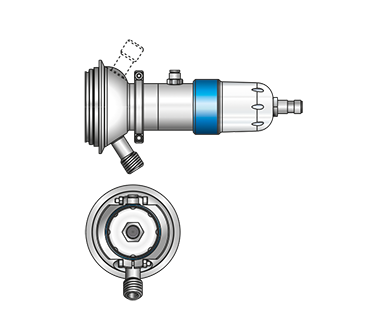

  • Válvula de muestreo aséptica neumática con retroalimentación final 6125xxx021

Características técnicas

Tamaños

DN 25–150 (línea de productos) 1½“–4“ (línea de productos) accesorio de tanque

Juntas

PTFE-FTM (fuelle)

Materiales

en contacto con el producto no en contacto con el producto

1.4404/AISI 316L 1.4301/AISI 304

Conexiones de recipiente y tuberías

Abrazadera en línea cuello de soldadura del contenedor DN 25 Cuello de soldadura pieza de tubería en T: DN 25–150 / 1½“–4“

Salida de producto y conexión de descarga

DN 10 G 3/8 ajustable válvula de vapor manual válvula de vapor neumática

Superestructuras

Retroalimentación final mediante sensor inductivo de cabezal de control

Accionamientos

manual (reajuste por resorte) manual (auto-cierre) neumático neumático y manual

Presión del producto

máx. 10 bar (líquidos)

Aire de control

de 4 a 6 bar

Temperatura de funcionamiento

máx. 90° C permite CIP / SIP hasta 140° C
