Válvulas de alivio de presión KI-DS

Precisión hasta la elevación completa

Las válvulas de alivio de la presión KIESELMANN sirven para descargar presión en sistemas cerrados, o para limitar la presión de suministro en circuitos de bombeo convencionales. Tan pronto como la presión de suministro supera el valor configurado, la válvula se abre y el fluido saliente se puede descargar o recuperar controladamente. Una geometría de placa optimizada para el caudal garantiza un comportamiento preciso de apertura y cierre y una alta capacidad de caudal.

La presión de apertura se puede ajustar con una  cabeza hexagonal. Está asegurada contra errores de ajuste involuntarios. La ventilación neumática permite abrir las válvulas totalmente, por ejemplo, para una limpieza CIP. El programa de válvulas de alivio de la presión está disponible, como las válvulas de asiento simple, en forma de válvula de ángulo, en T y de anillo, en el sistema modular de la serie de válvulas KI-DS. Cumple todos los requisitos del diseño higiénico

La retroalimentación de la posición final o de los cabezales de control se pueden montar directamente en el actuador. Si el rango de ajuste del accionamiento no es suficiente, simplemente puede reequiparlo y ampliarlo con un accionamiento mayor. Opcionalmente, también disponemos de una versión puramente neumática. En este caso, la presión de cierre de la válvula de alivio de la presión se define mediante un solapamiento del accionamiento de doble acción. El ajuste de la presión de solapamiento o de la presión de activación se realiza mediante un regulador de presión de filtro externo.

• Opcional: Accionamiento puramente neumático

• Sin riesgo de lesiones: todas las piezas móviles son internas

• Montaje sencillo de la retroalimentación final (equipable a posteriori)

• 6 tamaños de accionamiento intercambiables

• Con función neumática anti elevación de serie

Versiones:

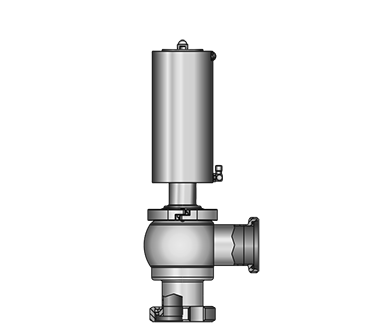

  • KI-DS Válvula de alivio de presión de ángulo 5571 K/M-G

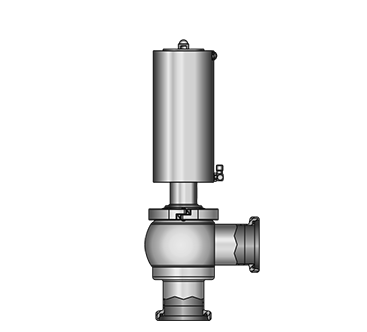

  • KI-DS Válvula de alivio de presión de ángulo 5571 G-G

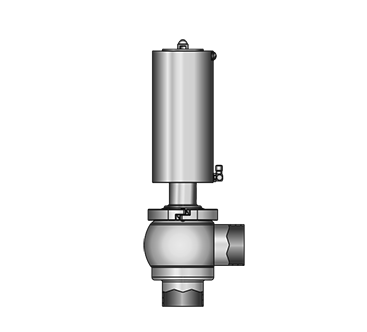

  • KI-DS Válvula de alivio de presión de ángulo 5571 S-S

Características técnicas

Tamaños

DN 25–150 1"–4"

Juntas

EPDM NBR

SIP 140 °C, 30 min conforme a FDA SIP 130 °C, 30 min conforme a FDA

Presión nominal

PN 16

Materiales

en contacto con el producto no en contacto con el producto

1.4404 / AISI 316L 1.4301 / AISI 304

Superficies en contacto con el producto

Ra ≤ 0,8 μm, e-pulido

Accionamiento

Con reajuste por resorte, ajustable, retroalimentación final opcional

Conexiones de carcasa

Extremo de soldadura: Enchufe cónico: Conexión roscada:

EN 10357, Serie B DIN 11866, Serie C DIN 11851 DIN11851

Aire de control

5,5–8 bar

Temperatura de funcionamiento

Funcionamiento continuo: Limpieza (CIP): Esterilización (SIP)

120° C 85° C 145° C
