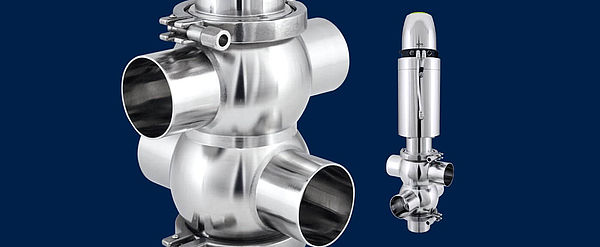

Válvula de doble asiento

La forma más segura de separar

Las válvulas de doble asiento KIESELMANN son óptimas para separar en instalaciones de procesamiento automático lo que no debe juntarse.

Nuestras válvulas de doble asiento están entre las válvulas más modernas y seguras frente a fugas del mercado. Dos platillos de válvula controlables de forma independiente con desvío de fugas sin presión impiden que se mezclen líquidos incompatibles. No tendrá lugar un arrastre del producto de las juntas de los platillos de la válvula. En caso de que se produzca una fuga, el líquido fluye sin presión a través de la hendidura de fuga.

Platillos de válvula separados para un plus de seguridad.

Se consigue una limpieza rápida de la zona de fuga levantando la parte superior del platillo de la válvula o bajando la parte inferior del platillo de la válvula.

Todo bajo control gracia a amplias posibilidades de automatización: del control de sensor por medio del cabezal de control SPS o ASI-BUS hasta la función de parada de emergencia y la indicación de la posición de la válvula. Incluso hay un modelo ATEX para zonas de gas y polvo (zonas 1, 2 u. 21, 22).

Las válvulas de doble asiento de KIESELMANN se caracterizan por sus bajos costes de accionamiento, mantenimiento y reparación.



• Apertura sin fugas

• Larga vida útil de la junta

• Resistente a los golpes de presión

• Funciones de limpieza óptimas

• Cabezales de control elegibles SPS, AS-Bus, función de emergencia, respuesta, ATEX

• Separación segura del producto

• Amplias posibilidades de automatización

• Material de sellado EPDM, HNBR , k-flex

[Translate to Spanisch:]



Versiones:








  • Válvula de doble asiento – válvula de salida de depósito 5629 S-S
  • Válvula de doble asiento – válvula de salida de depósito 5629 S

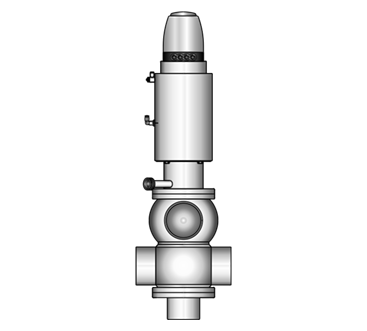

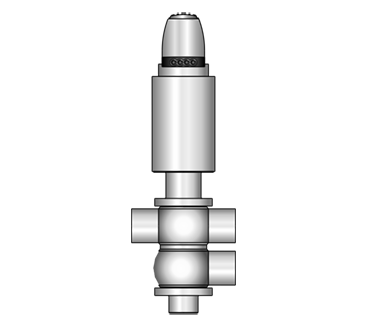

  • Válvula de doble asiento 5671 SS-S

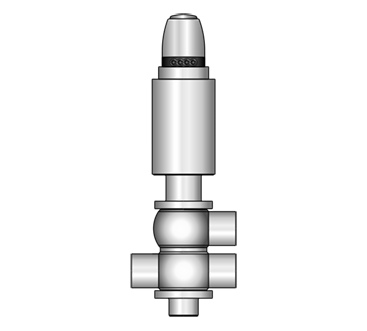

  • Válvula de doble asiento 5673 S-SS

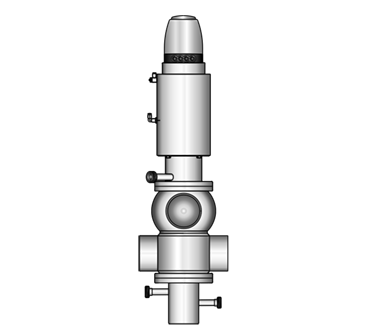

  • Válvula de doble asiento con cámara de limpieza de vástago 5671 S-SS
  • Válvula de doble asiento 5671 con limpieza de vástago

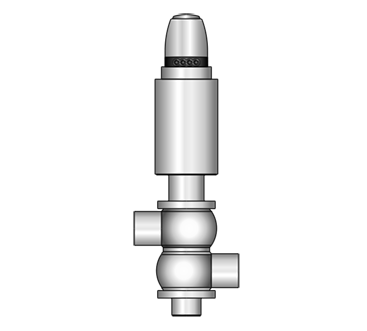

  • Válvula de doble asiento 5672 S-S

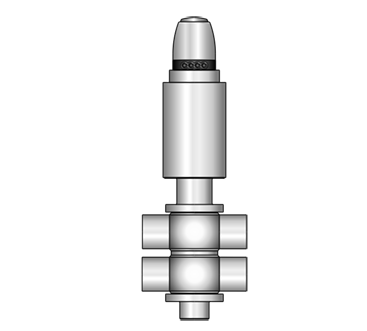

  • Válvula de doble asiento 5674 SS-SS

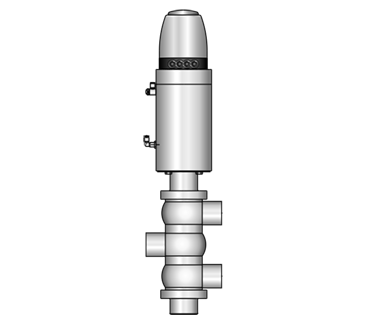

  • Válvula de cambio de doble asiento 5674 S-S-S

Datos técnicos

Tamaños:

DN 25 -200
1"-6"

Juntas

EPDM

HNBR

k-flex

FKM

SIP 140 °C, 30 min
conforme con la FDA
SIP 100 °C, 30 min
conforme con la FDA
SIP 140 °C, 30 min
conforme con la FDA
100°C max.,
30 min
conforme con la FDA

Resistente a los golpes de presión

hasta 40 bar (posición de válvula cerrada)

Materiales

en contacto con el producto sin contacto con el producto

1.4404 / AISI 316L 1.4301 / AISI 304 1.4307 / AISI 304L

Superficies:

en contacto con el producto sin contacto con el producto

Ra ≤ 0,8 µm e-poliert Ra 1,5–2,5 µm e-poliert

Presión de funcionamiento

DN 25 -100 DN 125 / 150 1"-4"

máx. 10 bar máx. 6 bar máx. 10 bar

Aire de control

5,5 - 8 bar, menor presión de aire de control previa solicitud

Temperatura de funcionamiento

95° C
