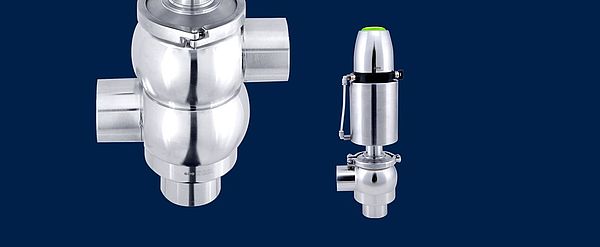

Válvula de asiento simple KI-DS

Compacta y flexible

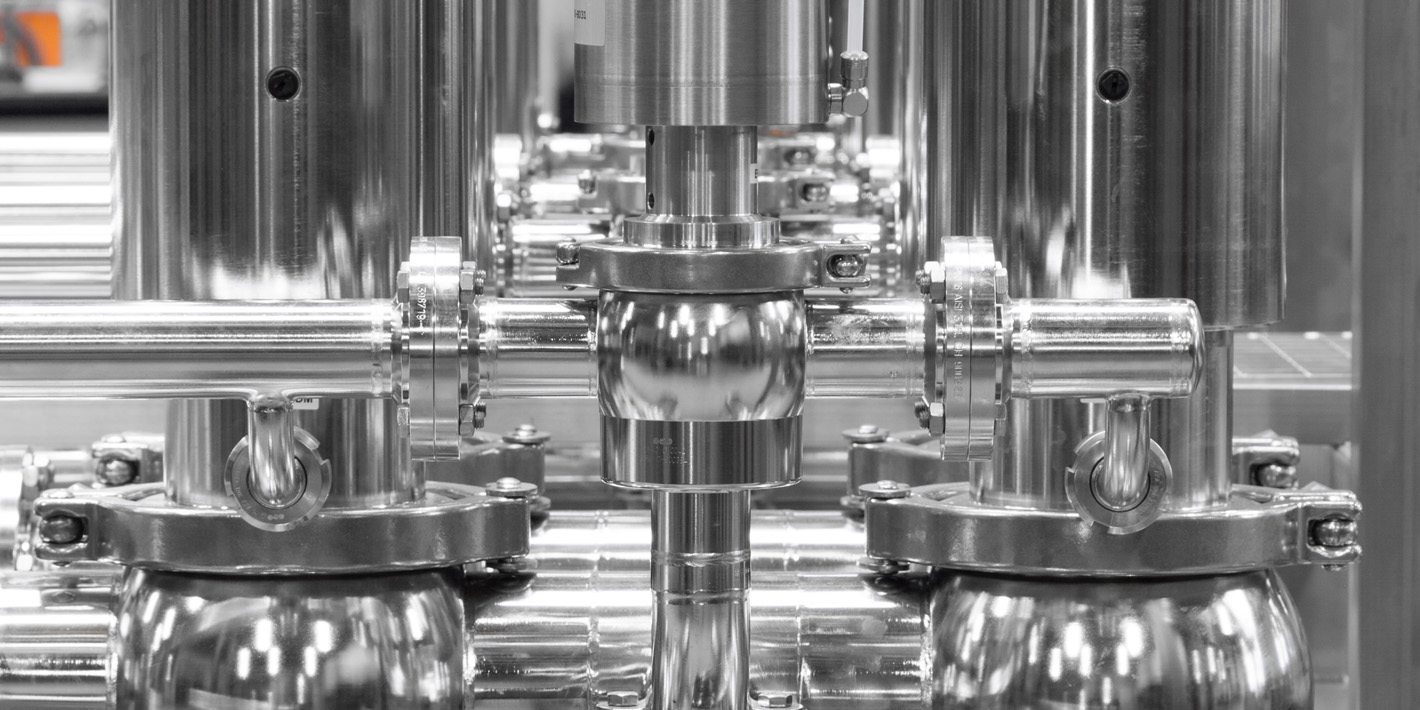

Las válvulas de asiento simple KI-DS son adecuadas para prácticamente cualquier tipo de cierre en modernas instalaciones de proceso. Seleccione, dentro de este sistema modular de válvulas, universal y completo, las variantes adecuadas para su proceso. Incluyen múltiples posibilidades de mejora, tales como la automatización. Este programa es especialmente adecuado para la construcción compacta y modular. Asimismo, el proceso se  puede realizar a prueba de fugas mediante la combinación de varias válvulas KI-DS.

Variedad de modelos

La serie KI-DS incluye válvulas de asiento simple de doble sellado, válvulas de asiento inclinado, válvulas de ángulo, válvulas en T, válvulas transversales, válvulas de conmutación, válvulas de anillo y válvulas de descarga de tanque.

Accionamientos universales con un giro

Mantenga la flexibilidad: Nuestro sistema modular le proporciona siempre el accionamiento adecuado para su ámbito de uso. ¿Desea reequipar con un accionamiento más potente? ¡No hay problema! Puede hacerlo en cualquier momento sin adaptadores.

Con un sencillo giro puede cambiar el modo de funcionamiento de nuestros accionamientos: de apertura de aire - resorte cerrado a apertura por resorte-cierre por resorte y vice versa. Todos los accionamientos de KIESELMANN tienen la misma altura. De este modo se posibilita una conexión sin problemas y se optimiza la agrupación en nodos.

• Accionamientos universales sin mantenimiento con 5 años de garantía

• 4 accionamientos adaptados a la potencia

• Higiénicos gracias a la linterna cerrada con salida de fugas

• Carcasa sin espacio muerto en diseño higiénico

• Sistema modular completo



Versiones:

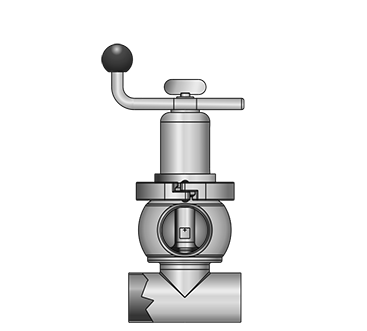

  • KI-DS Válvula de anillo 5517 S-SS

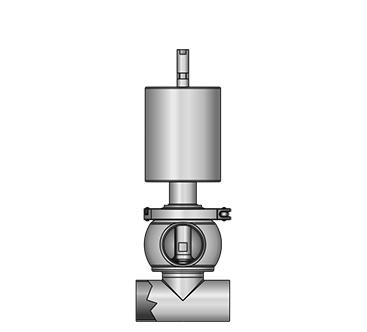

  • KI-DS Válvula de anillo 5518 S-SS

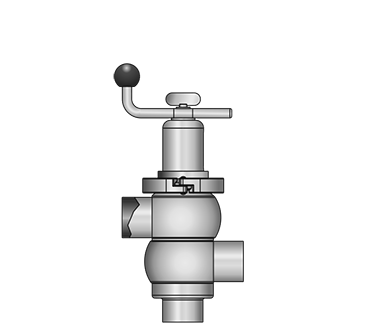

  • KI-DS Válvula de conmutación de dos vías 5513 S-S-S

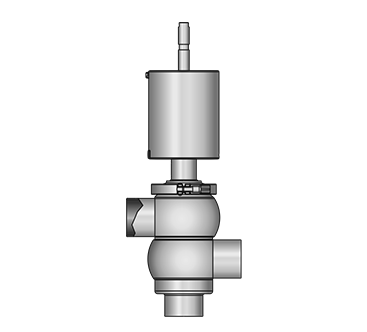

  • KI-DS Válvula de conmutación de dos vías 5514 S-S-S

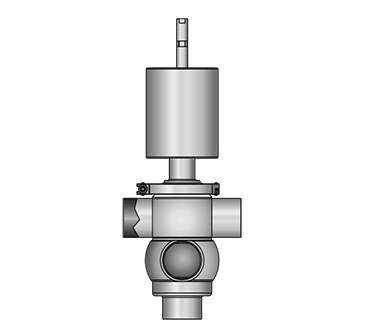

  • KI-DS Válvula de conmutación de dos vías 5516 SS-S-S

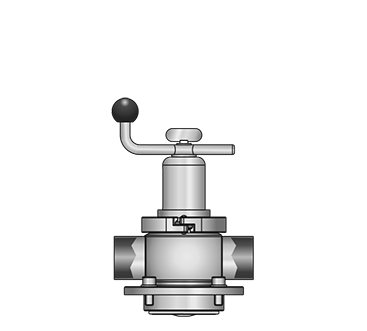

  • KI-DS Válvula de descarga de tanque 5527 SS

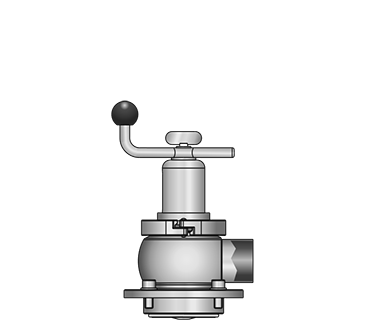

  • KI-DS Válvula de descarga de tanque 5527 S

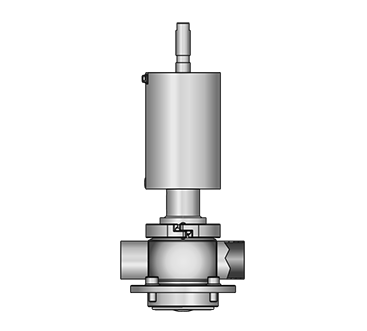

  • KI-DS Válvula de descarga de tanque 5528 SS

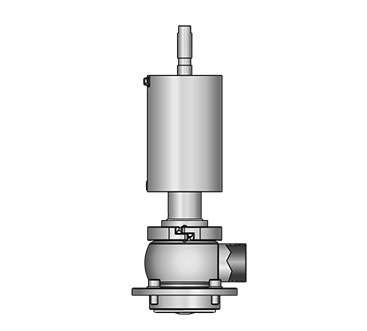

  • KI-DS Válvula de descarga de tanque 5528 S

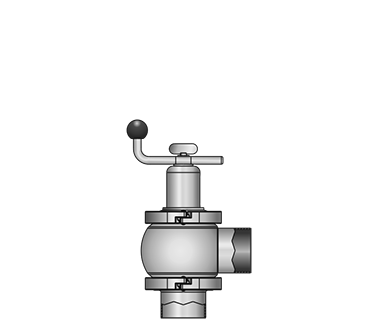

  • KI-DS Válvula de control de ángulo 511X S-S

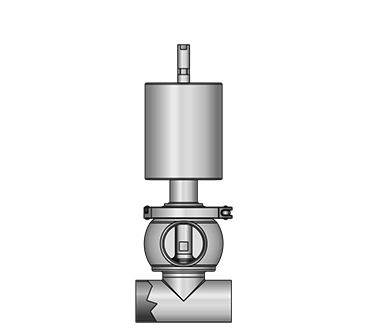

  • KI-DS Válvula transversal 5512 SS-SS

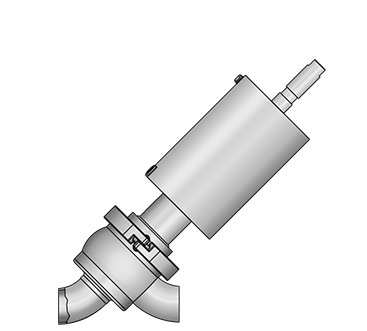

  • KI-DS Válvula de asiento inclinado curvo 5502 S-S

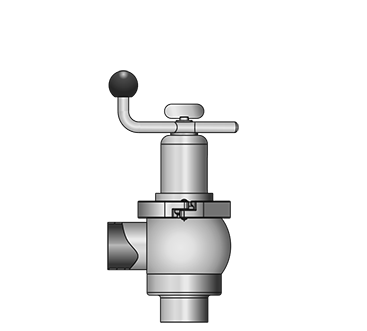

  • KI-DS Válvula de ángulo 5505 S-S

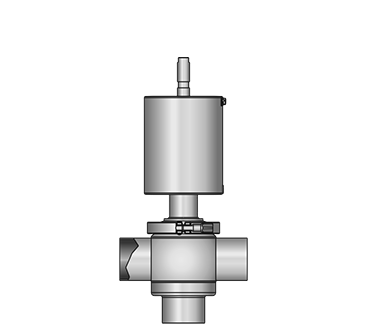

  • KI-DS Válvula en T 5508 SS-S

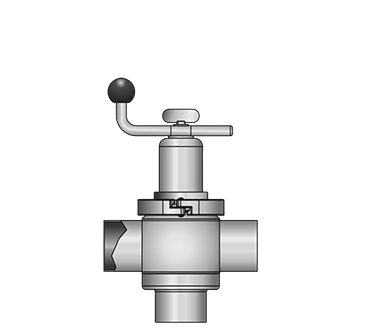

  • KI-DS Válvula en T 5507 SS-S

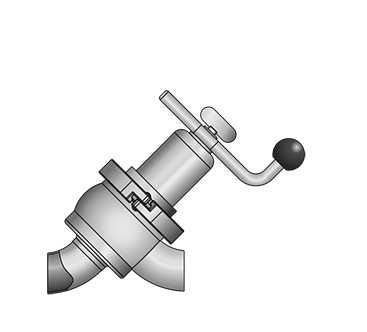

  • KI-DS Válvula de asiento inclinado curvo 5501 S-S

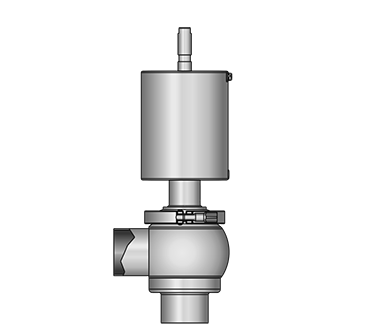

  • KI-DS Válvula de ángulo 5506 S-S

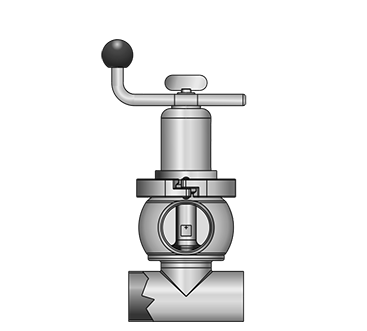

  • KI-DS Válvula transversal 5511 SS-SS

Versiones:

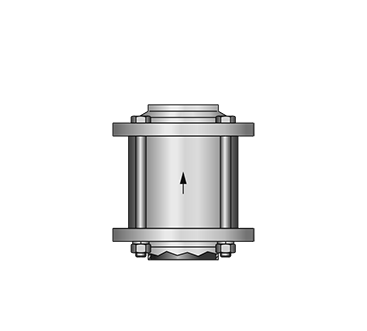

  • Válvula de retención 5093 S-S

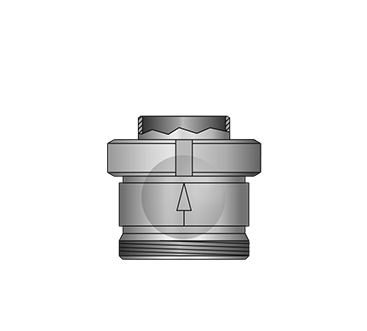

  • Válvula de retención de bola 5080 G-S

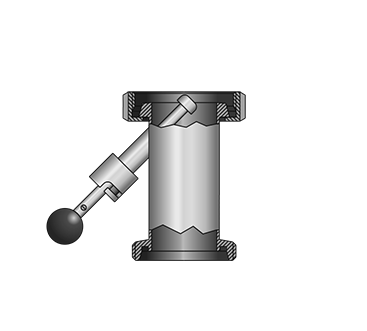

  • Dispositivo de elevación 5092 K/M-G

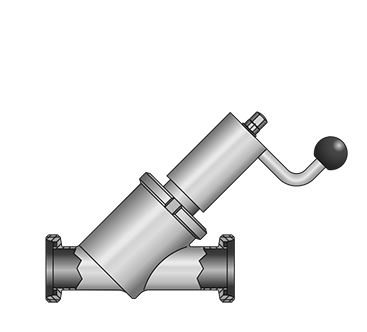

  • Válvula de asiento inclinado de flujo completo 5010 G-G
  • Válvula de asiento inclinado de flujo completo 5011 K/M-G

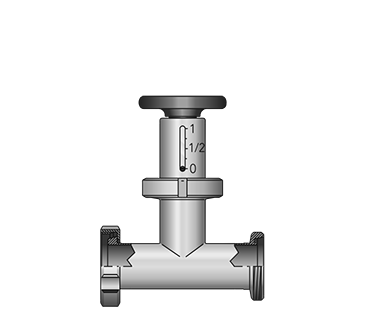

  • Válvula de mariposa 5063 K/M-G

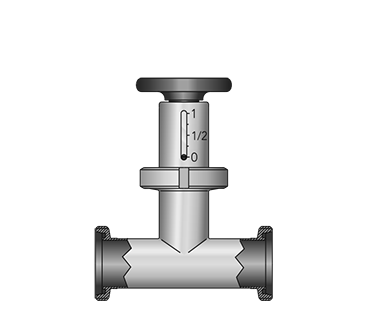

  • Válvula de mariposa 5062 G-G

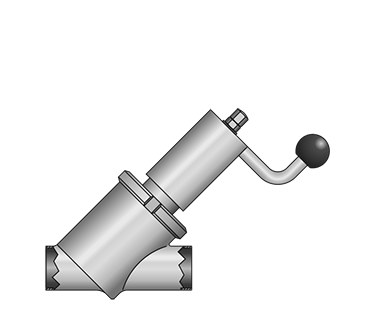

  • Válvula de asiento inclinado de flujo completo 509 S-S

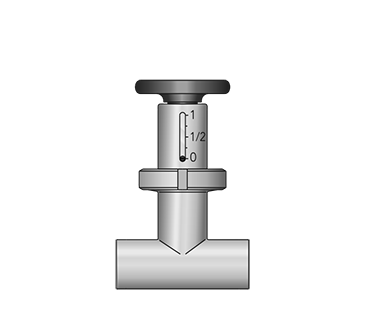

  • Válvula de mariposa 5061 S-S

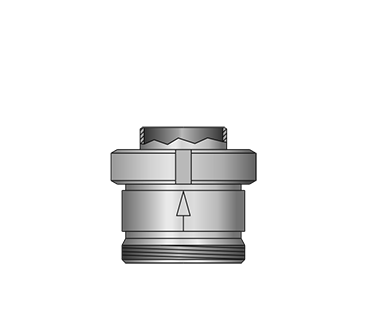

  • Válvula de retención 5091 G-S


Características técnicas

Tamaños

DN 25–150 1"–4"

Juntas

EPDM HNBR

SIP 140 °C, 30 min conforme a FDA SIP 130 °C, 30 min conforme a FDA

Resistencia al aumento de presión

hasta 40 bar (posición de la válvula cerrada)

Materiales

en contacto con el producto no en contacto con el producto

1.4404 / AISI 316L 1.4301 / AISI 304 1.4307 / AISI 304L

Superficies en contacto con el producto

Ra ≤ 0,8 µm e-pulido

Presión de funcionamiento

posibilidad de presiones superiores en 6 bar con variantes de accionamiento

Aire de control

DN 25–65 DN 80–100

mín. 5,5 bar mín. 6,0 bar

Temperatura de funcionamiento

95 °C
